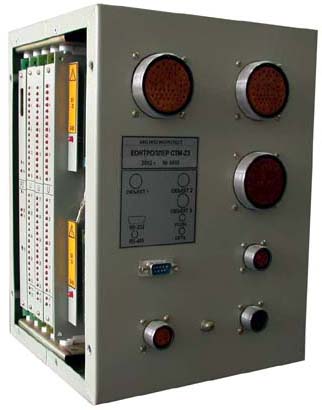

Контроллер СТМ-Z3 (42 7698.026.00.000)

Контроллер СТМ-Z3 предназначен для телемеханизации объектов нефтегазодобычи, объектов энерго-, водо- и теплоснабжения, объектов по учету газа.
Работа контроллера в системе телемеханики обеспечивается с помощью УКВ радиостанции. Адрес контроллера в системе телемеханики задается переключателем на плате процессора ZK2. Контроллер обеспечивает возможность применения протоколов обмена SDLC/НDLC, IBM BISYNC, выбираемых программно.

Скорость обмена по синхронному протоколу НDLC CCITT V23 или Bell202 с использованием радиоканала или проводной линии связи 1200 бод.


Технические характеристики:
Центральный процессор: Z84c0006PEC фирмы Zilog
Коммуникационный процессор: Z85c3006PEC фирмы Zilog
Интерфейсы: RS-232 или RS-485 (подключается аппаратно)
Количество входов типа "сухой контакт": 96
Количество аналоговых входов (4-20мА): 24
Погрешность аналого-цифрового преобразования, %: не более 0,2
Емкость программной памяти, кбайт: 32
Емкость оперативной памяти, кбайт: 8
Время установления рабочего режима после включения контроллера, с: не более 5
Электрические параметры протокола обмена соответствуют стандарту V23, частоты манипуляции 1300 Гц и 2100 Гц.
Амплитуда входного низкочаст.сигнала (с радиостанции), мВ: не менее 100 (от пика до пика)
Амплитуда выходного низкочастного сигнала (на модулятор радиостанции) регулируемая, при сопротивлении нагрузки не менее 1 кОм, В: от 0 до 1,0
(от пика до пика)
Выход управления радиостанцией:
- коммутирующий элемент - транзистор;
- максимальный коммутируемый ток - 200 мА;
- максимальное коммутируемое напряжение - 30 В;
- опережение включения радиостанции на передачу по отношению к выдаче информационного сигнала на модулятор радиостанции устанавливается программно.
Температура окружающего воздуха, С: -40 +60
Напряжение питания: сеть переменого тока напряжением 220 В +20/-30 В частотой 50 Гц
Средний срок службы, лет: 10
Габариты, мм: 210х290х205
Масса, кг: не более 6
Потребляемая мощность, ВА: не более 75
