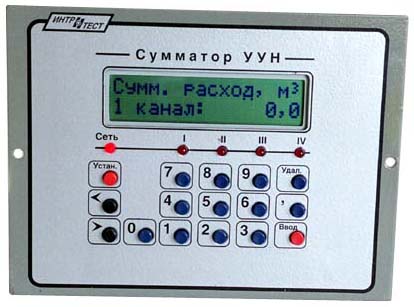

Сумматор УУН-М2 (черт. 42 7600.003.00.000)

Описание:

Сумматор предназначен для использования на узлах учета нефти и выполняет автоматическое суммирование импульсов от датчиков турбинных расходомеров типа ?Норд?, ?Турбоквант?, ?Миг? с предварительным преобразованием по индивидуальным нормирующим коэффициентам.

Сумматор имеет 4 счетных входа, токовый вход 4-20 мА для подключения влагомера, возможность подключения либо термопреобразователя сопротивления, либо температурного датчика со стандартным выходом 4-20 мА.

Сумматор имеет встроенные часы реального времени для формирования архивной информации по расходу.

Сумматор УУН вычисляет и формирует следующие параметры:

  • мгновенный расход жидкости по 4 направлениям;
  • суммарный расход жидкости по 4 направлениям;
  • общий суммарный расход жидкости;
  • общий объемный расход воды;
  • общий объемный расход нефти;
  • общий массовый расход нефти;
  • 2-часовые расходы жидкости за последние 7 дней;
  • суточные расходы жидкости за последние 30 дней;
  • общий расход жидкости за текущий месяц.

    Сумматор поддерживает стандартный протокол обмена типа MODBUS для обмена информацией по стандартному интерфейсу RS-485.

    Технические характеристики:
    Количество счетных входов: 4
    Частота входных импульсов, Гц: 0-3000
    Амплитуда входных импульсов, В: 0,02-12
    Погрешность суммирования входных импульсов: нулевая
    Количество токовых входов для подключения влагомера (4-20мА): 1
    Количество токовых входов для подключения термосопротивления или термопреобразователя (4-20мА): 1
    Диапазон рабочих температур,С: 0-50
    Питание: 220В, 50 Гц
    Потребляемая мощность, Вт: 10
    Габаритные размеры, мм: 200 х 150 х 100
    Масса, кг: 1
    		•
