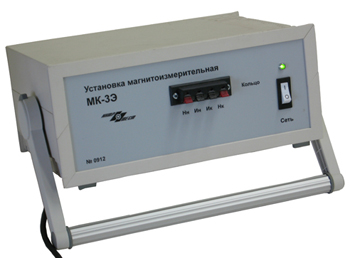

Установка магнитоизмерительная МК-3Э (базовая комплектация, с доп. опцией ПСП-2, с доп. опцией ПСП-3, с доп. опциями ПСП-2 и ПСП-3)



         Предназначена для автоматического измерения магнитных характеристик кольцевых образцов магнитно-мягких материалов по методике ГОСТ 8.377 и протяженных образцов в соленоиде СД-3.

Технические характеристики:

 - Объектом контроля являются кольцевые и протяженные образцы из магнитомягких материалов;
-
Размеры кольцевых образцов: внутренний диаметр от 4 мм до 80 мм, наружный диаметр от 6 мм до 100 мм, высота от 4 мм до20 мм. Допускается измерение образцов других размеров Допуски на геометрические размеры образцов по ГОСТ 8.377. Размеры, масса и плотность образцов вводятся оператором с клавиатуры перед началом измерения;
-
Размеры протяженных образцов для измерения в соленоиде: пакет из полос длиной от 100 мм до 400 мм, сечением - квадрат со стороной от 1 мм до 10 мм; пруток длиной от 100 мм до 400 мм и поперечным размером до 10 мм. Допускается измерение образцов других размеров. Размеры образцов вводятся оператором с клавиатуры перед началом измерения;
-
Материал образцов - магнитно-мягкие сплавы и электротехнические стали;
-
Измеряемые характеристики кольцевых образцов:
магнитная петля гистерезиса B(H) по точкам, Тл, А/м;
основная кривая намагничивания B(H) по точкам, Тл, А/м;
остаточная индукция Br, Тл;
коэрцитивная сила по индукции HcB, А/м;
максимальная магнитная проницаемость mm;
магнитная проницаемость me в заданном поле;
начальная магнитная проницаемость mн;
индукция в заданном поле.
-
Измеряемые характеристики протяженных образцов:
коэрцитивная сила по индукции HcB, А/м;
коэрцитивная сила по намагниченности HcJ.
- Диапазоны изменения намагничивающего тока для кольцевых образцов: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А, шестой - 0-10А. Погрешность установки тока при измерении не более +0,5% от максимального значения в диапазоне;
-
Диапазоны изменения намагничивающего тока для протяженных образцов в соленоиде: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А. Погрешность установки тока при измерении не более +0,5% от максимального значения;
-
Относительная погрешность измерений для доверительной вероятности 0.95, не более:
измерения точек магнитной петли гистерезиса и основной кривой намагничивания по индукции +1,5 %, по напряженности магнитного поля +2 % (на кольцевых образцах);
измерения остаточной индукции Br +2 % (на кольцевых образцах);
измерения коэрцитивной силы по индукции HcB +2 % (на кольцевых образцах и образцах протяженной формы);
измерения магнитных проницаемостей mm, me, +5 % (на кольцевых образцах);
измерения начальной магнитной проницаемости mн +7 % (на кольцевых образцах).
измерения индукции в заданном поле +2 % (на кольцевых образцах).

Эксплуатационные характеристики:

- напряжение питания, В, от сети 220 + 22;
-
потребляемая мощность при питании от сети, ВА, не более 600;
-
габаритные размеры, мм, 290х125х200;
-
масса, кг, не более 15.

- Установка обеспечивает технические характеристики в пределах нормы через 5 минут после включения;
-
Установка допускает непрерывную работу в течение 8 часов и более;
-
Установка подлежит поверке в организациях, аккредитованных на право поверки, не реже 1 раза в 3 года.

Руководство по эксплуатации (базовая комплектация) (.pdf, 1.1 Mb)
Руководство по эксплуатации (с дополнительной опцией ПСП-2) (.pdf, 1.0 Mb)
Руководство по эксплуатации (с дополнительной опцией ПСП-3) (.pdf, 1.3 Mb)
Руководство по эксплуатации (с дополнительными опциями ПСП-2 и ПСП-3) (.pdf, 1.3 Mb)

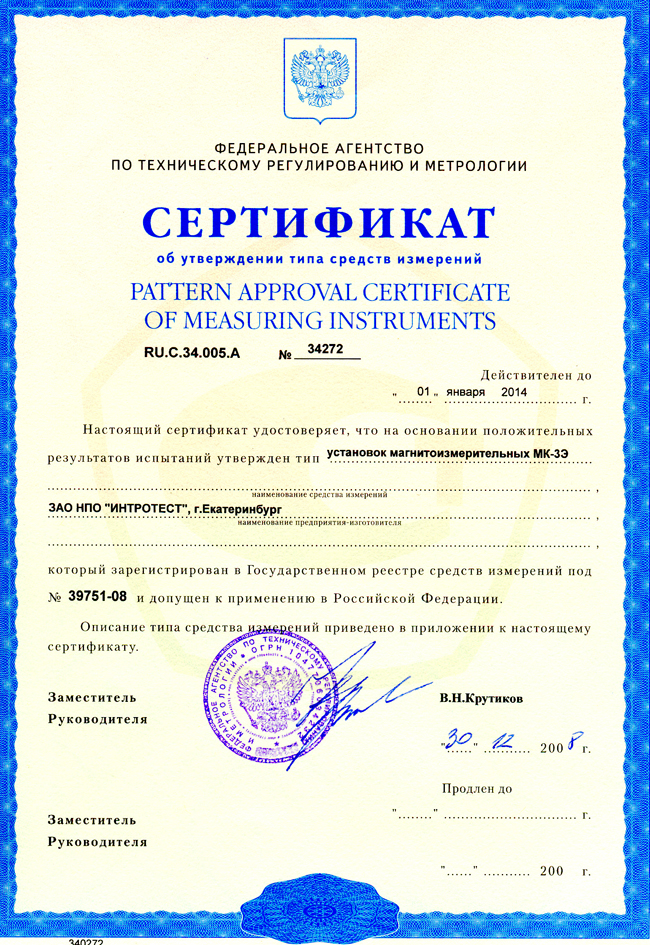

Сертификат об утверждении типа средств измерений  (.jpq. 374 Kb)
